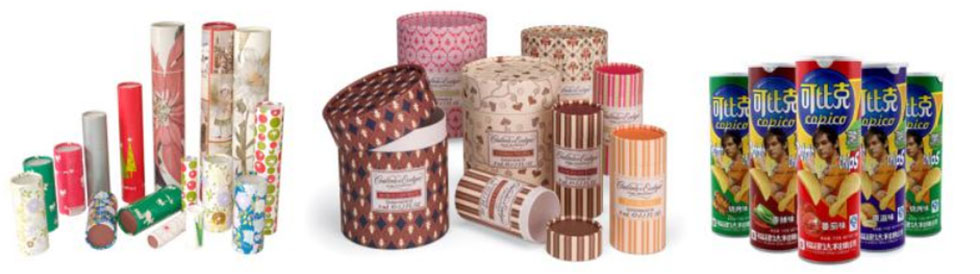

Kimyəvi lif kağızı borusu, hər cür kompozit kağız, hər növ kiçik sənaye kağızı nüvəsidir. Ağır vəzifə kağızı kabin hazırlayan maşın, yapışqan, dolama, birlikdə kəsilmiş spiral kağız borusu istehsal edə bilər.

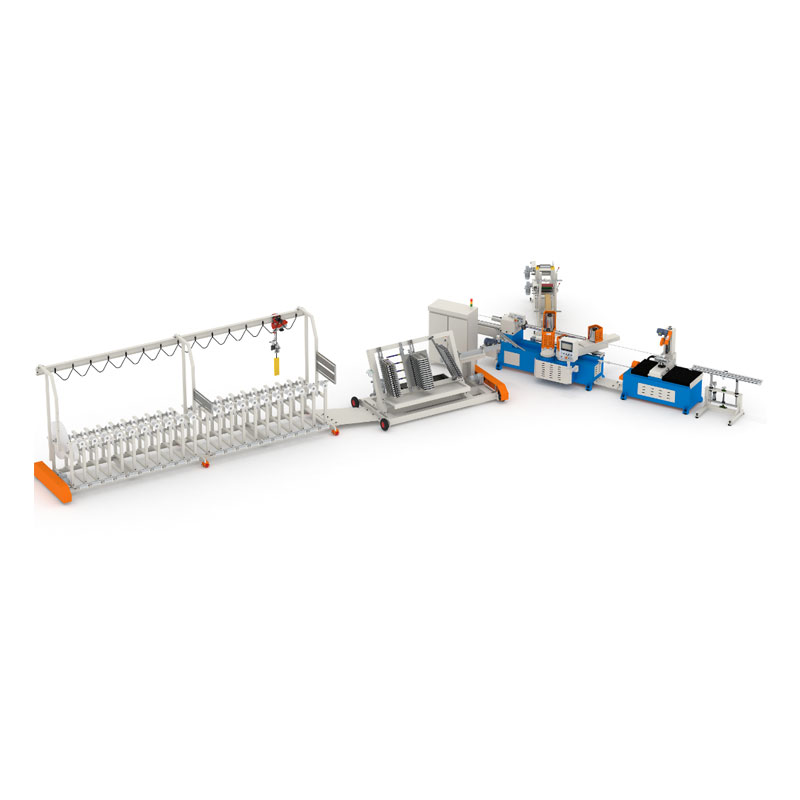

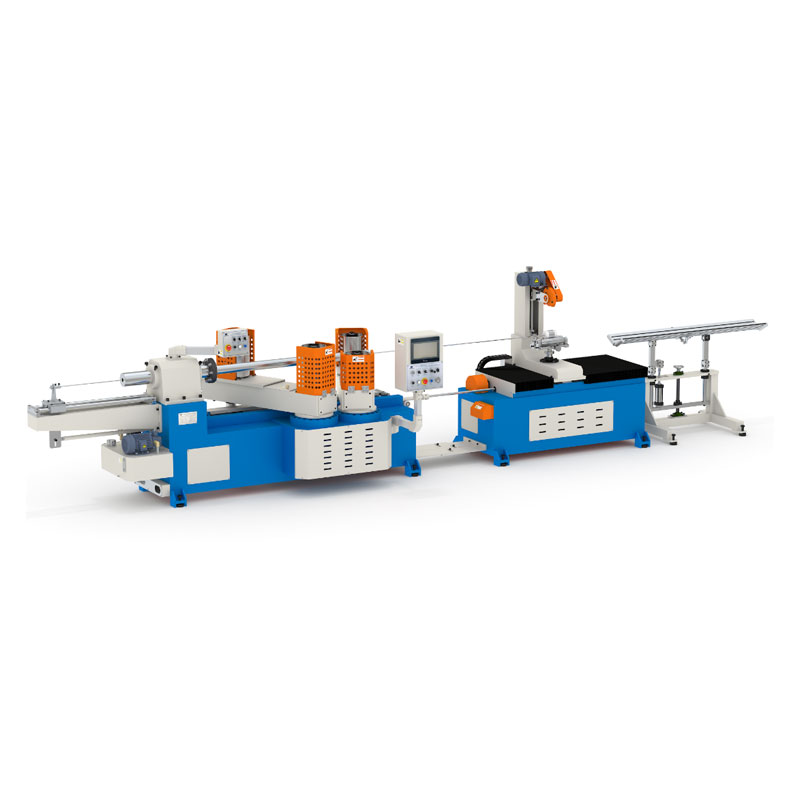

"E" seriyalı ağır kağız borusu istehsal edən maşın, nəzər salmaq, sadə, yığcam, sabitdir.
Kağız borusu 3 "(ID76.2mm), maksimum divar qalınlığı 10 mm-dir, ən böyük boru şəxsiyyəti 200 mm-ə qədər ola bilər.
| Parametr | İdarəetmə sistemi | ||
| Qatların sayı | 3-16 təbəqə | Plc nəzarətçisi | Delta |
| Max-diametrli | 200 mm | Man maşın interfeysi | Rəng sensoru ekran weinview 6070t |
| Minin | 20 mm | Proqram nəşri | Js-ptm4.2 |
| Maksimallıq | 10 mm | İnverter | Yaskawa 7.5 kVt |
| Dəqəlilik | 0,5 mm | Aktuator (əlaqə qurğusu ..) | Səliqəli |
| Mandrel düzəltmə yolu | Flanş və bərkidilmə | Siqnal komponenti | Yaskawa |
| Burnunu geri qaytarmaq | İki burun bir kəmər | Pnevmatik komponent | Aviam |
| Kəsici yol | Pnevmatik tək dairəvi kəsici | Bucaq tənzimləyən motor | Jiacheng |
| Yapışıqlı | ikiqat tərəflər | Sinxronizm Nəzarət | X Axis Servo Vida / Z Axis addım vidi |
| Uzunluq yolu düzəltmək | Kodlayıcı | Sinxronizm izi kəsmə sistemi | Servo sinxron track kəsmə |
| Operator | 1-2person | Uzaqdan idarəedici | İsteğe bağlı |
| İstehsal sürəti | 3-20m / dəq | Tüpürcək | Varlandırmaq |
| Sürət nəzarəti | İnverter | Kəmər nəzarətinin bucağı | Elektrik |
| Giriş gücü | Adlı | Kəmər tənzimlənməsi | Hidravlik |
| Ölçü (mm) | Mainframe bucağı | Varlandırmaq | |
| MainFrame: L * W * H | 5900mm * 1700mm * 2000mm | Kağız olmadığı zaman avtomatik dayanma | Varlandırmaq |
| Sahə: l * w | 16000mm * 9000mm | Avtomatik yapışqan qidalanma | Vida nasosu 3.0 kVt |
| Təkər hub diametri | 215 mm | Yağlama | Varlandırmaq |
| Təkər hub hündürlüyü | 400 mm | Gərgin tənzimləmə | Mexaniki |
| Min gəzinti | 750 mm | Kağız çarxının növü | Ayrılmaz |
| Max tread | 950 mm | Kəmər | Kətan |
| Ümumi çəki | 5045 kq | Transmissiya sistemi | |
| Qapalı komponent | Əsas motor gücü | 7.5 kVt | |
| OTTOM / Üz Kağız Cihazı | Varlandırmaq | Külək burnunun fırlanması | 47r / dəq |
| Quraşdırma vasitəsi | Varlandırmaq | Külək burnunun hasilatı | 1360n.m |
| Mandrel | 1pc | Transmissiya yolu | Ötürücü və zəncir |
| Kəmər | 2ps | Transmissiya zəncirinin modeli | 12a * 2 |
| Külək burun | 4 təkər | ||
| Kəsici motor | Motor / wanxin dişli motor | ||
| Rulman | HRB | ||
1. Əsas quruluş, daxili kəsmə və qaynaqla işlənən, maşın daha sabit və möhkəm hala gətirən qalınlaşdırılmış poladdan hazırlanmışdır.
2. Əsas ötürücü dişli sürətinin azaldılması, aşağı səs-küy, aşağı istilik, yüksək inqilab, yüksək tork.
3. Əsas motor vektor yüksək torku inverter sürət tənzimləməsini qəbul edir.
4. Kəmər gərginliyini tənzimləmək üçün hidravlik cihazla təchiz olunmuş, kəmər gərginliyi sensoru və kəmər bucaq sensoru ilə təchiz edilmiş, hər ikisi avtomatik olaraq tənzimlənə bilər.
5. Sinxron kəsmə sistemi ilə təchiz olunmuş, kəsmə masası yüksək dəqiqlikli top vida və yüksək performanslı server motorlu sürücüsünü qəbul edir.
6. Ön rəy kompensasiya funksiyası ilə əməkdaşlıq edən nəbz uzunluğu düzəltmə nəzarəti ilə təchiz olunmuşdur, fərqli istehsal sürətində eyni uzunluğa əmin ola bilər.
.
8. Yeni idarəetmə paneli və böyük ölçülü rəngarəng əsas maşın toxunan interfeys ilə təchiz olunmuşdur.
9. Çox funksional alt kağız qidalanma cihazı ilə kağız parçalandıqdan sonra dayandırılacaq.
10. İnteqrasiya edilmiş kağız rulon sahibi, yapışqan stendi və kağız qidalanma komponentləri ilə təchiz olunmuşdur, bunların hamısı elektriklə idarə olunur.

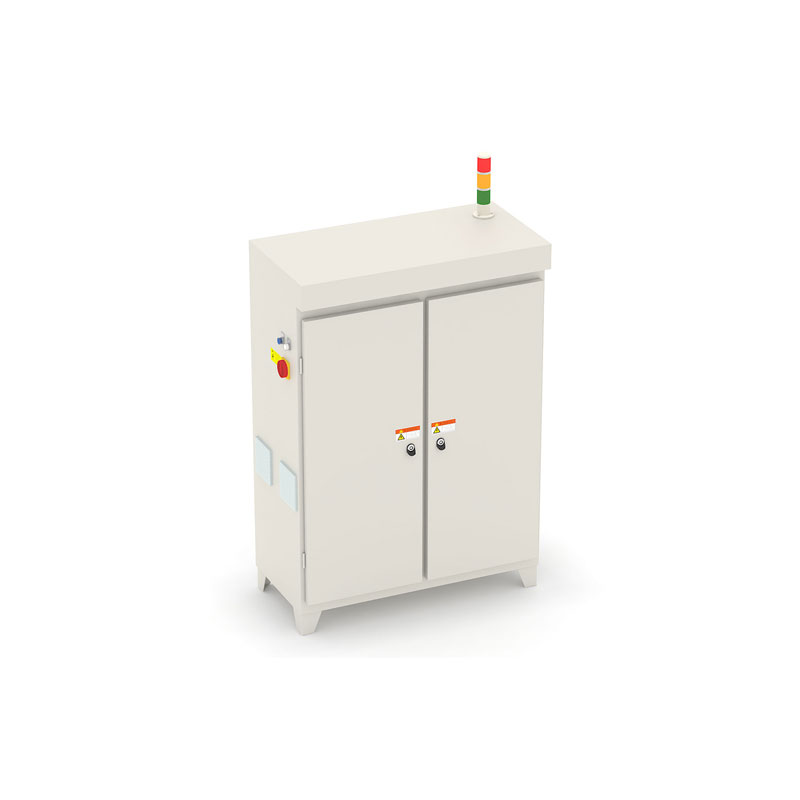

11. Modulization elektrik düzeni dizaynının daha rahat və elmi istifadəsini təmin edir, saxlayır və düzəldir.
12. Şəbəkə modulu bir çox avadanlıq və montaj xətti ilə şəbəkə bağlantısı işləri üçün istifadə olunan əlavə edilə bilər, eyni zamanda, Modbus TCP müqaviləsi, modbusun monitorinqi və saxlanması üçün də istifadə edilə bilər.

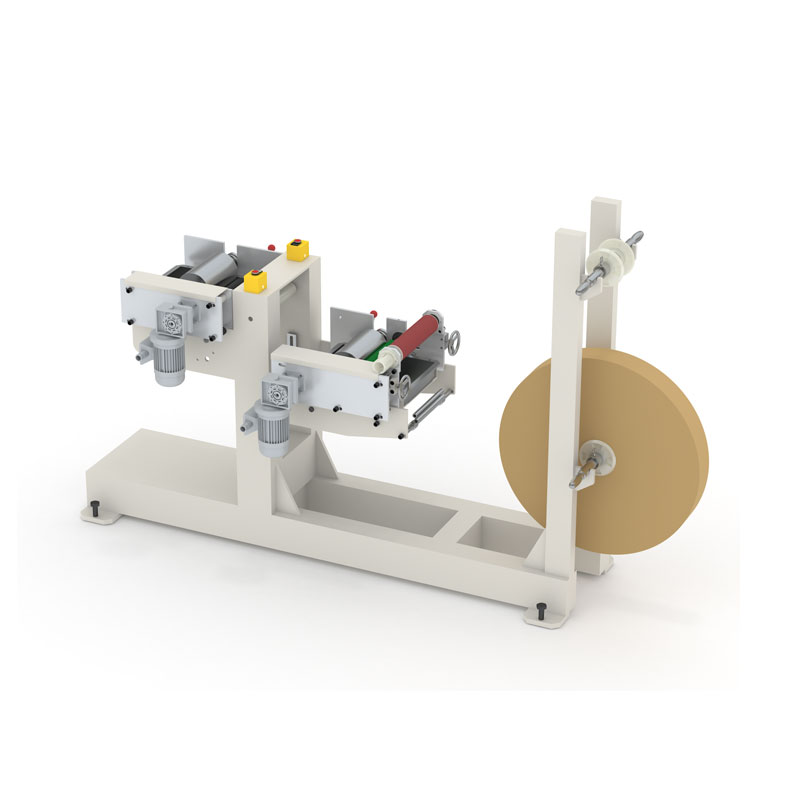

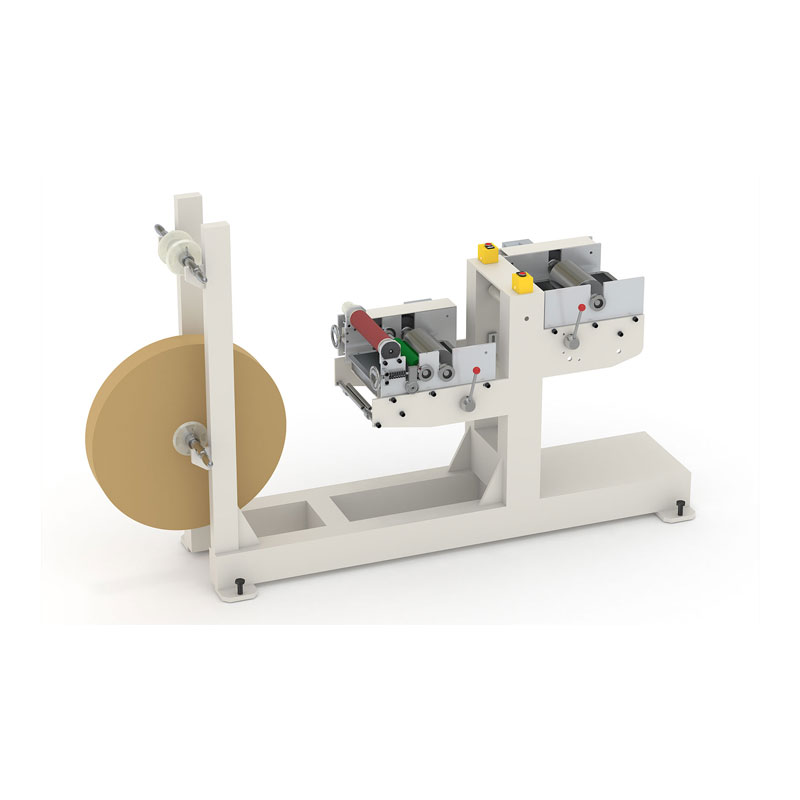

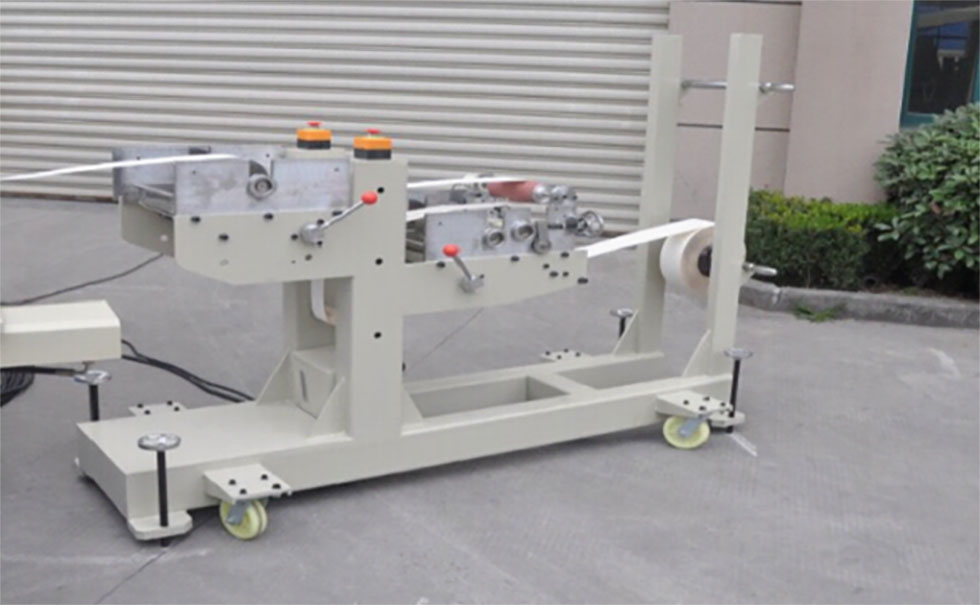

Çoxfunksiyalı alt kağız yükləmə cihazı ilə təchiz olunmuşdur:
XÜSUSİYYƏTLƏRİ: Cihaz bir kağız tepsisi yükləmə mexanizmini, diyircəkli tipli birtərəfli yapışqan mexanizmi, diyircəkli tipli yağlama mexanizmi və kodlayıcı kağız lent uzunluğu və sürət əldə etmə mexanizmi birləşdirir.

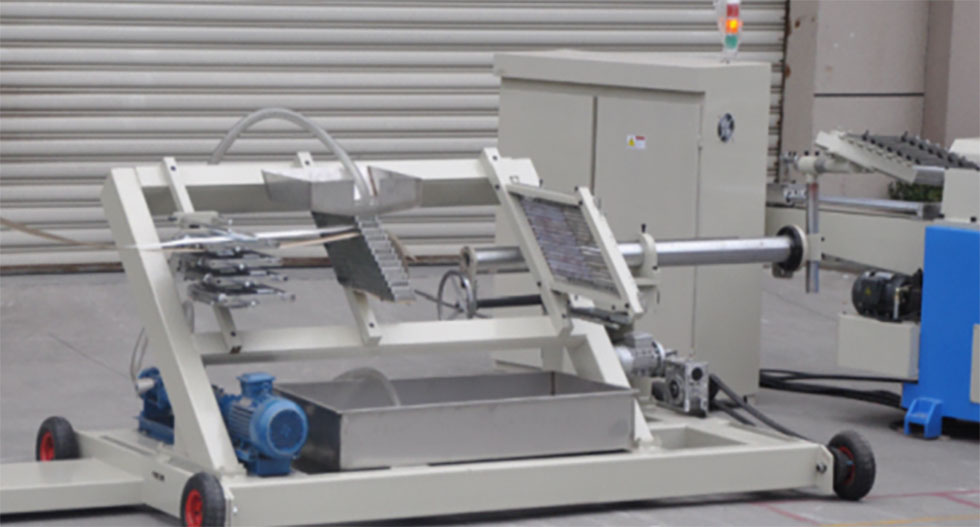

Standart konfiqurasiya 16 qatlı şəlalə yapışqan rafı: (Digər yapışqan cihazları isteğe bağlıdır)
XÜSUSİYYƏTLƏRİ: Ümumi yapışqan çarxı hündürlüyü və istifadəsi asandır, sürüşmə yapışqan üçün yapışqan və poliuretan hortumuna 3 kV vida yapışqan nasosundan istifadə etməklə işləyir.

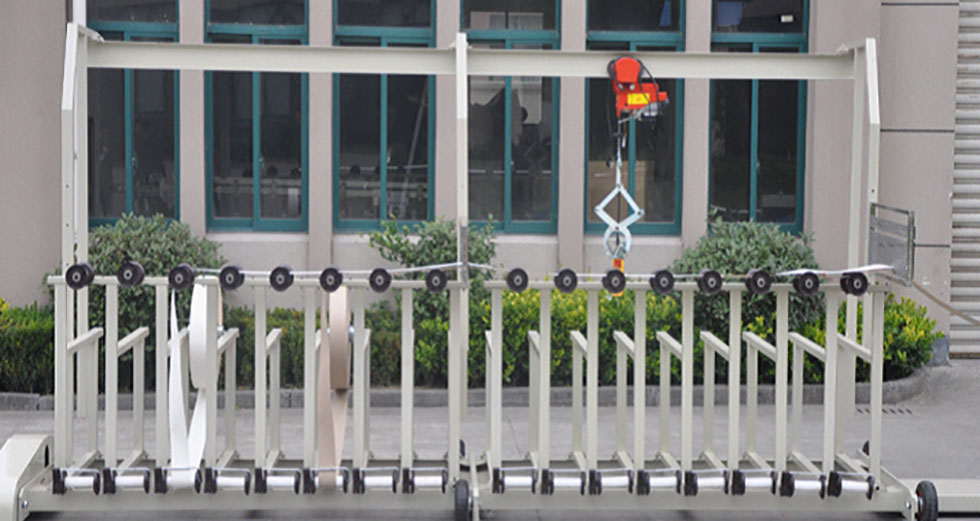

Standart konfiqurasiya 16 qatlı 90 dərəcə inteqral kağız tepsisi:
Xüsusiyyətlər: Kağız tepsisi elektrik kranı tərəfindən yüklənir və kağız tepsisinin istifadəsi asandır.
Powered Kağız Tepsisi bucaq tənzimləmə cihazı ilə.
Maksimum kağız tepsisi diametri 1500 mm (1500 mm-dən yuxarı olan).
